Guide de branchement de panneau solaire : tout ce que vous devez savoir pour une installation fiable

L’autoconsommation photovoltaïque est une pratique courante en France. Elle permet aux entreprises et ménages de produire et de consommer eux-mêmes leur électricité. Cette indépendance énergétique réduit vos factures d’électricité jusqu’à 50%. L’installation de panneaux solaires est le moyen idéal pour y parvenir. Réussir le branchement des panneaux solaires chez soi est un défi, car il s’agit d’une opération minutieuse et technique. Cela nécessite parfois un raccordement au réseau national d’électricité. Un panneau solaire mal branché peut mal fonctionner ou endommager vos équipements. Chaque étape de l’opération doit être respectée scrupuleusement.

Branchement de panneaux solaires : les étapes préparatoires

Le meilleur moyen d’éviter les pannes après votre installation est de ne négliger aucun détail. Avant d’entamer la phase de connexion des panneaux, dessinez votre projet et remplissez toutes les formalités administratives.

Adresser une demande d’autorisation à la mairie

S’acquitter de toutes formalités administratives vous évite d’annuler votre projet après avoir effectué de nombreuses dépenses. Si la maison est déjà construite, déposez une déclaration préalable (DP) de travaux à la mairie. Dans le cas contraire, il suffit d’intégrer l’installation des panneaux solaires au permis de construire. Les demandes d’autorisation d’urbanisme ne sont pas nécessaires si vous avez prévu de poser un petit kit solaire au sol. Vous aurez également besoin de l’aval d’un Architecte des Bâtiments de France. Cette condition n’est requise que si le bâtiment se trouve dans un secteur protégé. L’autoconsommation énergétique requiert parfois une demande de raccordement envoyée à votre gestionnaire de réseau électrique. A priori, il n’y a pas de travaux supplémentaires à prévoir. Pensez aussi à prendre une attestation de conformitéConsuel.

Repérer l’emplacement et la position adéquate

Les panneaux solaires changent les rayons solaires en électricité. Un mauvais choix d’emplacement est synonyme de faible alimentation en énergie pour vos appareils : four, frigo, machine à laver et autres. L’endroit parfait pour capter le maximum de rayons reste le toit. Ils peuvent aussi être placés sur le sol ou le mur selon les circonstances. En dehors de l’emplacement, une orientation optimale des panneaux solaires favorise une quantité énergétique suffisante. Dans ce sens, trois conseils fondamentaux sont recommandées :

• Orientez les panneaux vers le sud, vu qu’en France, vous vous trouvez dans l’hémisphère Nord ;

• Inclinez les panneaux de 30 à 35° suivant l’horizontale;

• Éviter les zones ombragées (cheminée, arbre et autres).

Même si ces conditions optimales donnent le meilleur rendement, elles ne sont pas toutes obligatoires. Cela signifie qu’une toiture orientée est, ouest, sud-est ou sud-ouest offre une production légèrement inférieure, mais toujours rentable. Une orientation nord, nord-est ou nord-ouest est déconseillée.

Avoir tout le matériel nécessaire et vérifier leurs garanties

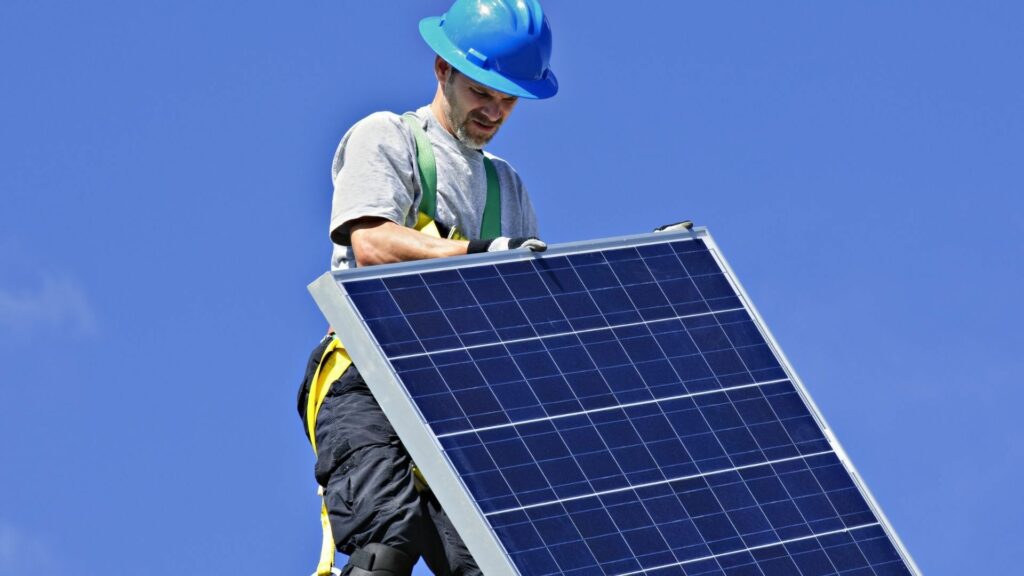

Les branchements des systèmes photovoltaïques n’exigent pas un grand nombre d’outils. Notez toutefois que l’opération est compliquée, voire impossible, sans certains outils clés. Assurez-vous d’avoir le minimum d’équipements de protections nécessaires: casques, visière, lunette, chaussures de sécurité. Cherchez également à louer un système antichute. Pour le matériel proprement dit, les deux pièces maîtresses sont les panneaux solaires et l’onduleur. Les panneaux produisent le courant continu tandis que l’onduleur convertit ce dernier en courant alternatif adapté aux appareils ménagers. À ces deux éléments s’ajoutent les outils suivants :

• Pince à dénuder ;

• Clé plate ;

  Recevoir mon devis

• Une pince à sertir ;

• Tournevis plat.

Un panneau solaire a une durée de vie d’environ 30 ans, variable selon les modèles. Pour cela, sur vos devis, les équipements et les installations doivent être garantis. Assurez-vous que vos panneaux soient couverts sur au moins 25 ans. Une durée de 5 ans devrait suffire pour les autres pièces. Cela vous évite les mauvaises surprises.

Les étapes d’installation des panneaux solaires

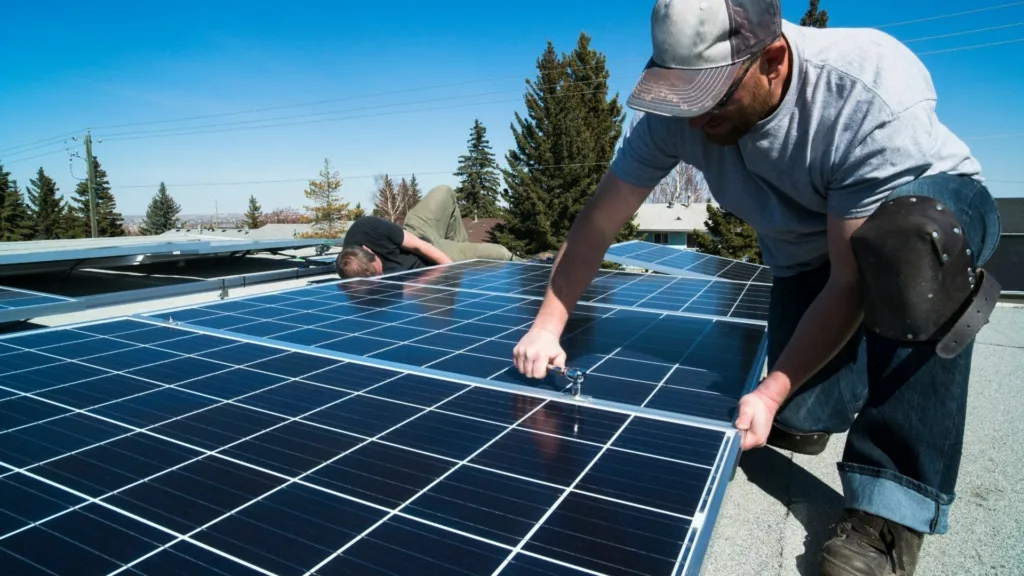

Connecter les panneaux entre eux

En réalité, un panneau solaire n’est pas différent d’une pile. Derrière chacun d’eux se trouve une borne positive et une borne négative. Ces bornes permettent de créer le lien entre les panneaux. Trois modes de connexions sont possibles : en série, en parallèle, et mixte. On réalise une connexion en série lorsque l’objectif est d’additionner la tension de tous les panneaux. On crée ainsi un gros panneau ultra puissant répondant aux besoins des grosses installations. Pour y arriver, reliez la borne positive d’un panneau à la borne négative du panneau suivant. Répétez ensuite ce schéma sur tous les modules. Le système en parallèle s’obtient en reliant les pôles de même signe entre eux. Ce mode vise l’accumulation de l’intensité de l’installation en créant une indépendance entre les panneaux. Un panneau endommagé n’a aucun effet sur le fonctionnement des autres. La solution mixte est dite hybride car elle est aussi bien en série qu’en parallèle. Elle délivre une intensité et une tension précise. Si le système à installer ne dispose pas d’une batterie pour le stockage du surplus énergétique, il faut passer à l’étape du raccordement.

Établir la connexion entre les panneaux, le régulateur, la batterie et l’onduleur

La batterie permet de stocker le surplus d’énergie produit et d’augmenter le taux d’autoconsommation pour plus d’économies. Le régulateur est un petit boîtier sensible qui module la tension et le courant entre les panneaux pour protéger la batterie. Il est posé à l’intérieur, dans un endroit sec et ventilé avec les bornes de puissances orientées vers le bas. Après avoir fixé le régulateur, vous devez vous assurer qu’il fonctionne bien en adéquation avec votre batterie. Les cosses aux extrémités du câble rouge et du câble noir vous aideront à mieux vous retrouver. À l’aide du câble rouge, connectez le pôle positif du régulateur à celui de la batterie. Le câble noir sert à relier la borne négative de la batterie et la borne négative du régulateur. C’est après avoir réussi ces branchements que vous pouvez ajouter les panneaux au système. Le câble MC4 de type mâle est utilisé pour faire correspondre le pôle négatif des panneaux solaires à celui du régulateur. Le câble de type femelle est branché entre les bornes positives des deux composants. Le plus souvent, tous ces câbles sont déjà dans le kit solaire. L’onduleur fournit le courant alternatif facilement utilisable par la maison. Il en existe deux types à savoir : l’onduleur de chaîne et le micro-onduleur. Le premier convertit le courant continu en alternatif pour l’ensemble des panneaux placés en série. Le second est propre à chaque panneau. En présence de batteries, reliez l’onduleur au régulateur puis au compteur électrique. Si vous n’avez pas prévu de batterie, la liaison est faite directement avec les panneaux et le compteur électrique. Ces connexions permettent ainsi d’acheminer le courant transformé jusqu’à votre maison.

Raccorder l’installation au réseau électrique public

L’étape du raccordement ne concerne que les ménages qui vendent leur surplus de production énergétique. Cette démarche est faite par Enedis. Il s’agit du prestataire à qui on adresse la demande. Celui-ci se chargera ensuite des travaux par le biais de ses techniciens qui peuvent intervenir plusieurs mois après la demande. La connexion au réseau dépendra de votre situation, notamment de votre interaction avec EDF pour la revente de votre surplus d’énergie. Voici comment les branchements seront gérés :

• Pour l’option d’autoconsommation totale avec une revente du surplus, EDF prend en charge toutes les démarches, et cela ne vous coûte rien;

• Si vous comptez revendre la totalité d’énergie que vous produisez, des frais seront associés au processus de raccordement.

La pose de panneaux solaires est la solution pour profiter de l’énergie verte renouvelable produite directement chez vous. Le processus est loin d’être sans risque. Avant de vous lancer dans votre transition énergétique, prenez tous les renseignements nécessaires sur les formalités administratives et les gestes préalables. Certains gestes sont également nécessaires tels que le repérage de la position idéale. L’objectif est d’accéder à une production optimale d’énergie. Pensez aussi à acheter une batterie pour revendre le surplus d’énergie produit.
