Optimisez vos processus industriels avec des guidages linéaires fiables et adaptés

La performance de vos installations industrielles repose sur des composants mécaniques dont la fiabilité conditionne la productivité. Les systèmes de guidage linéaire constituent ces éléments fondamentaux qui transforment vos contraintes de mouvement en précision millimétrique. Choisir le bon dispositif de guidage demande une compréhension fine des technologies disponibles, des différents types de solutions, des charges à supporter et des conditions d’exploitation. Nous allons examiner les critères techniques qui vous permettront de sélectionner des guidages linéaires adaptés à vos besoins réels.

Comparez les technologies de guidage pour vos applications

Comme vous pourrez le voir si vous cliquez ici par exemple, les fabricants français spécialisés proposent différentes familles de guidages linéaires dont les caractéristiques mécaniques répondent à des exigences distinctes. Ils développent notamment des solutions qui couvrent l’ensemble des configurations industrielles, avec des guides disponibles en stock pour répondre rapidement à vos besoins. Comprendre la structure interne de chaque technologie vous aide à anticiper leur comportement en exploitation.

Les guidages à billes fonctionnent avec des éléments roulants sphériques qui circulent entre un rail rectifié et un chariot. Les billes suivent un circuit de recirculation continue qui maintient la fluidité du mouvement. Ce type de guidage linéaire offre un coefficient de frottement réduit, généralement compris entre 0,002 et 0,005. Leur précision de rectitude atteint couramment 5 µm sur 300 mm de course. Les patins compacts en aluminium ou en acier permettent d’optimiser la taille de l’installation.

Les guidages à rouleaux utilisent des éléments cylindriques qui maximisent la surface de contact avec les rails. Cette configuration augmente la capacité de charge dynamique, ou dynamic load, jusqu’à 30 % par rapport aux billes de diamètre équivalent. Les professionnels intègrent régulièrement ces produits dans des équipements de manutention lourde ou des machines-outils. Les guidages à galets présentent quant à eux une architecture dans laquelle des galets périphériques roulent sur les flancs d’un rail monorail ou d’un profilé en V. Le glissement reste minimal grâce à la rotation libre des galets sur leurs axes. Ces guides linéaires conviennent aux environnements poussiéreux où la protection des pistes de roulement deviendrait complexe. Les systèmes monorails offrent en outre l’avantage d’un montage simplifié avec un code de référence unique.

Les glissières télescopiques permettent des extensions de course importantes dans un encombrement réduit. Chaque élément de la glissière coulisse successivement, multipliant la longueur déployée. Une glissière télescopique à trois extensions atteint couramment des rapports de 2,5 à 3 entre longueur ouverte et fermée. Ces systèmes télescopiques équipent les tiroirs d’armoires industrielles ou les plans de travail mobiles. Les glissières en aluminium compact réduisent le poids mobile.

Quels secteurs industriels tirent profit des guidages précis ?

Parmi les nombreux domaines d’application du guidage linéaire, les machines-outils figurent parmi les plus exigeants. Les tables de fraisage comme les axes de rectification requièrent des précisions de positionnement inférieures à 2 µm, combinées à des vitesses pouvant atteindre 120 mètres par minute. Dans cet environnement, les guides à rouleaux croisés s’imposent en raison de leur excellente résistance aux charges alternées et de leur remarquable répétabilité.

Dans l’industrie agroalimentaire, les contraintes diffèrent, mais restent strictes. Les systèmes de guidage doivent résister à l’humidité, aux lavages fréquents et aux détergents alcalins. C’est pourquoi les modèles en acier inoxydable, ou recouverts de revêtements adaptés, sont privilégiés. Pour les applications de convoyage, la protection des composants devient essentielle : les joints doivent empêcher toute infiltration de liquide dans les pistes de roulement. Les guidages à galets avec protection renforcée répondent ainsi aux exigences des zones de lavage haute pression, tandis que des guides spécifiques sont conçus pour fonctionner durablement dans des environnements constamment humides.

Le secteur médical et pharmaceutique impose quant à lui des normes de propreté très strictes. Les guidages linéaires doivent être compatibles avec des atmosphères contrôlées, comme celles des salles blanches. Les automates de distribution et les scanners d’imagerie utilisent donc des rails prélubrifiés avec des graisses spécifiquement conçues pour les environnements ISO 5 à ISO 7. Lorsque l’espace est compté, les guides à patins compacts constituent une solution adaptée aux équipements médicaux.

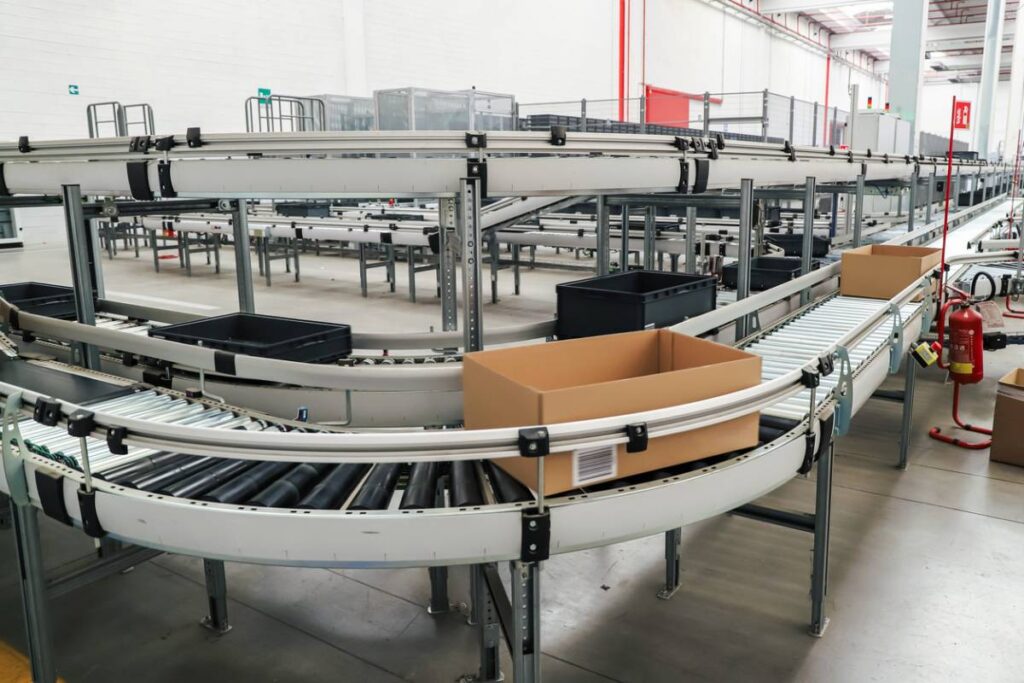

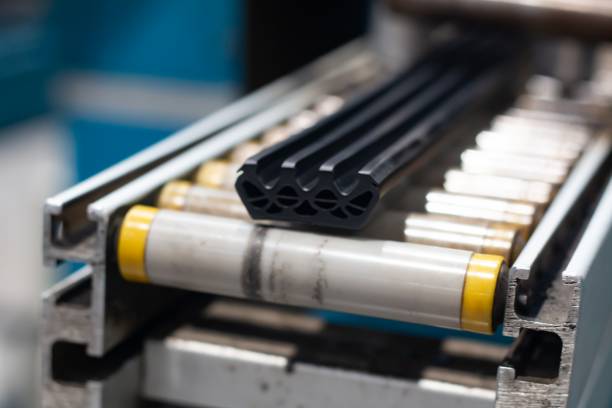

Enfin, dans le domaine de l’automatisation logistique, les guidages linéaires sont indispensables au bon fonctionnement des systèmes de tri et des transstockeurs. Les charges à manipuler varient considérablement, allant de quelques kilogrammes à plusieurs tonnes, notamment pour les palettes industrielles. Dans ces installations, la robustesse l’emporte sur la précision micrométrique. Les tables à galets ou les monorails permettent alors de gérer des flux en mouvement permanent tout en garantissant une fiabilité élevée.

Identifiez les paramètres clés pour sélectionner votre système

La sélection d’un système de guidage linéaire commence par l’évaluation des charges appliquées et de leur orientation. Distinguer les sollicitations vous permet d’optimiser le dimensionnement selon les types de contraintes.

Charges et moments à considérer

Quantifiez d’abord la charge radiale, celle qui s’exerce perpendiculairement au rail, puis les charges latérales et les moments de basculement. Un chariot soumis à un moment de tangage de 200 Nm nécessite un écartement entre points de fixation supérieurs. Les catalogues fabricants fournissent les coefficients de sécurité avec des codes de référence précis pour chaque configuration de load. La vitesse de déplacement influence aussi la durée de vie calculée du guidage. Un système fonctionnant à 60 cycles/minute sur 500 mm de course accumule 30 km de déplacement par journée de 8 heures. Le choix du type de recirculation des billes impacte également la longévité du système.

Conditions environnementales et contraintes d’intégration

Les températures d’exploitation modifient les propriétés des lubrifiants et les jeux fonctionnels des guidages linéaires. Un système dimensionné pour fonctionner entre -10°C et +80°C nécessite une graisse à large plage de viscosité. Les ambiances corrosives imposent pour leur part des protections spécifiques telles que les soufflets, les racleurs magnétiques ou les joints labyrinthe. L’encombrement disponible conditionne par ailleurs le choix entre rails à patins longs, offrant une meilleure répartition des charges, et patins courts autorisant des courses importantes. La taille du patin influence directement la capacité de charge admissible. Les systèmes monorails présentent l’avantage d’une installation simplifiée.

Prolongez la durée de vie par une maintenance adaptée

La lubrification constitue le geste de maintenance fondamental pour préserver les performances d’un guidage linéaire. Les graisses au lithium-calcium assurent la protection des surfaces de roulement contre l’usure adhésive et la corrosion. Les intervalles de relubrification varient selon la vitesse de déplacement et la température. Une application tous les 100 km de course représente une fréquence courante pour des guides en exploitation normale.

Surveillez l’état des joints racleurs qui empêchent l’intrusion de particules abrasives. Un joint détérioré laisse pénétrer des contaminants qui créent des indentations sur les pistes de roulement. Le remplacement préventif des joints coûte une fraction du prix d’un rail endommagé. Les systèmes avec graisseurs centralisés facilitent la maintenance sur les installations comportant plusieurs dizaines de guides.

Contrôlez également de manière régulière le jeu axial des chariots et la présence de points durs lors du déplacement manuel. Un jeu excessif traduit une usure avancée des billes ou des rouleaux, compromettant la précision. Les glissières télescopiques nécessitent un nettoyage périodique des surfaces de glissement. Ces éléments demandent une attention régulière pour maintenir leur course complète. Appliquez ensuite un lubrifiant sec de type PTFE qui n’attire pas les particules.

Les innovations qui transforment le guidage industriel

Les matériaux composites à matrice polymère renforcée de fibres de carbone font leur apparition dans les chariots de guidages linéaires destinés aux applications à haute vitesse. Leur densité réduite diminue les masses en mouvement. Ces guides légers génèrent des gains énergétiques atteignant 15 à 20 % sur les cycles comportant de nombreuses inversions de sens. Les rails en céramique technique offrent quant à eux une dureté superficielle supérieure à 1 500 HV et une résistance à la corrosion qui élimine le besoin de revêtements protecteurs. Ces produits trouvent leur place dans les environnements agressifs où les aciers traités conventionnels présentent des limites. Les guides en céramique maintiennent leurs propriétés mécaniques jusqu’à 800°C.

Les systèmes de surveillance intégrée transforment les guidages linéaires en composants connectés. Des capteurs piézoélectriques mesurent les vibrations caractéristiques d’une usure naissante, tandis que des jauges détectent les surcharges. Les données remontent vers les plateformes de maintenance prédictive qui calculent la durée de vie résiduelle. Cette instrumentation réduit les arrêts non planifiés de 30 à 40 % dans les installations pilotes équipées de ces guides intelligents. Enfin, les traitements de surface par dépôt physique en phase vapeur (PVD) créent des revêtements qui combinent dureté élevée et faible coefficient de frottement. Les combinaisons TiN, TiAlN ou DLC prolongent la durée de vie des pistes de roulement de 50 à 100 % selon les applications et les types de guidages. Ces technologies s’adaptent progressivement aux systèmes soumis à des contraintes sévères.

Les guidages linéaires structurent la cinématique de vos machines et conditionnent leur productivité sur plusieurs années d’exploitation. Dimensionner correctement ces systèmes nécessite d’évaluer l’ensemble des contraintes mécaniques, environnementales et de maintenance. Les technologies disponibles couvrent un spectre large d’applications, avec différents types de guides adaptés aux besoins spécifiques. Travailler avec des fabricants spécialisés qui maîtrisent ces différentes solutions vous garantit un accompagnement technique adapté à vos contraintes. L’investissement dans des guidages de qualité se mesure en disponibilité machine et en précision maintenue dans le temps.
