Utilisations et installations du panneau solaire 12V : Alimentation basse tension optimisée

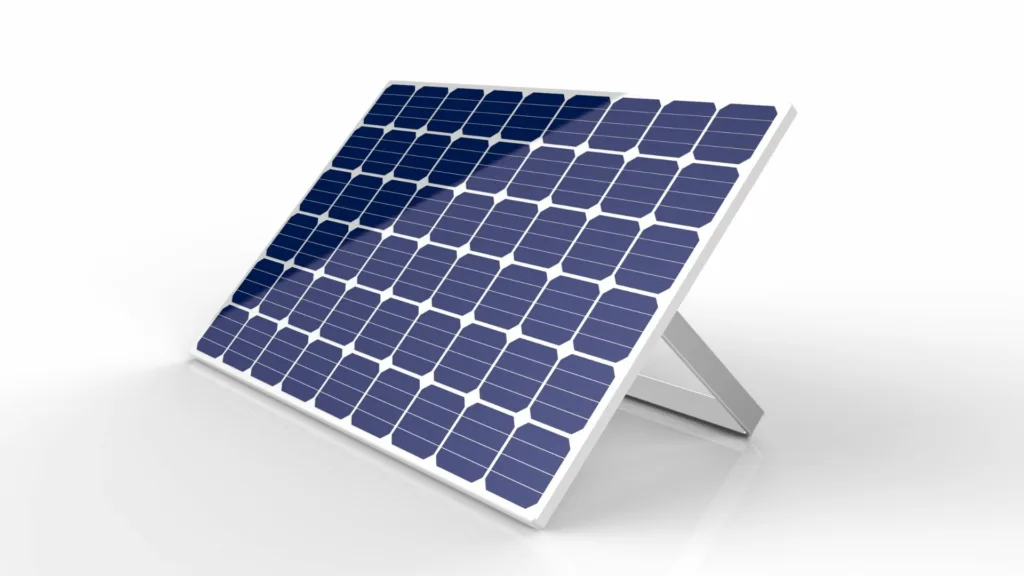

Lors de l’achat d’un panneau solaire, prenez en compte plusieurs paramètres, dont l’un des plus importants est la tension. Exprimée en volts (V), la tension détermine la puissance maximale de l’installation, également appelée puissance crête. En d’autres termes, cette variable mesure la force électrique. Avec les régulateurs PWM, vous pouvez opter pour un panneau solaire de 24 V ou 12 V. Les panneaux de 12 V, légers et composés de 36 cellules, conviennent à l’éclairage et à la charge domestique, camping-cars ou cabanes. Les panneaux de 12 V ont une tension nominale de 12 V, mais leur tension peut varier de 12 à 20 V. Ce type de panneau a une puissance inférieure à 150 Wc. Pour ceux qui souhaitent produire de l’énergie verte à moindre coût, les panneaux de 12 V sont une solution intéressante. Une fois installés, leur utilisation est simple.

Quelles sont les étapes essentielles de l’installation d’un panneau solaire 12 V ?

Le panneau solaire 12 V est distribué avec d’autres éléments comme le régulateur, le convertisseur, la batterie, des connecteurs, des câbles. L’installation du panneau consiste donc à connecter ces éléments en respectant des précautions.

Les étapes de l’installation à suivre

Rassembler l’outillage nécessaire

Pour installer un panneau solaire 12V, commencez par rassembler les outils nécessaires. Si le panneau fait partie d’un kit, l’installation sera plus simple. Vous aurez besoin d’outils tels que des pinces à dénuder, un tournevis plat, une clé de 6-8, une pince pour sertir, etc.

Positionner le panneau solaire

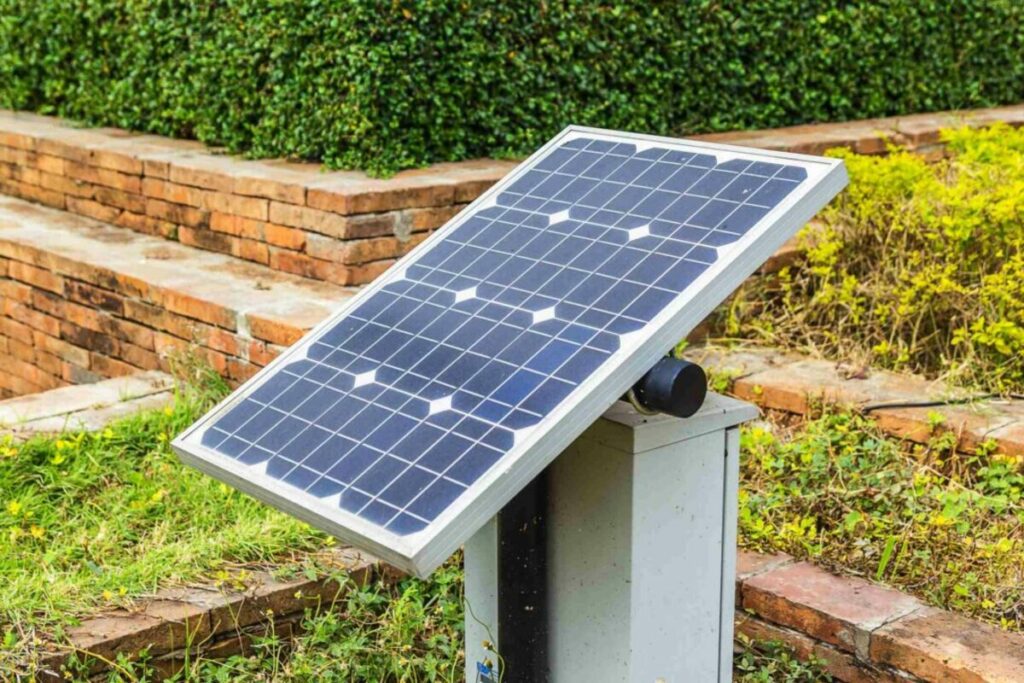

Le panneau solaire 12V peut être installé au sol, sur le toit, en façade ou sur un mât. Le support utilisé doit être solidement fixé pour résister aux vents. Placez le panneau à proximité des récepteurs et de la batterie pour éviter les pertes électriques dans les câbles. Pour un fonctionnement efficace du panneau, tenez compte des paramètres suivants :

• Disposition : assurez-vous que le panneau ne soit pas ombragé ou obstrué, et qu’il soit exposé au rayonnement solaire sur toute sa surface.
• Orientation : dans l’hémisphère nord, orientez le panneau plein sud. Dans l’hémisphère sud, faites l’inverse.
• Inclinaison : l’angle du panneau par rapport à l’horizontale dépend de la latitude du site. Il peut varier entre 15 et 30 degrés ou jusqu’à 60 degrés en fonction de la situation géographique.

Fixation du régulateur et connexion de la batterie

Le régulateur et la batterie qui accompagnent le panneau solaire sont installés en intérieur. Le régulateur est fixé à proximité de la batterie, et la connexion de la batterie implique les étapes suivantes :

• Connectez le régulateur de charge au banc de batterie.
• Sertissez les cosses fournies dans le kit sur une extrémité de chaque câble (+) et (-).
• Reliez le câble de la borne positive (+), en partant du régulateur de charge, à la borne positive (+) de la batterie.
• Connectez le câble noir de la borne négative (-), en partant du régulateur de charge, à la borne négative (-) de votre banc de batterie.

La connexion du panneau 12V

Après avoir connecté la batterie au régulateur, il faut passer à la connexion du panneau déjà installé. La première chose à faire est de concevoir une rallonge assez longue pour occuper la distance entre le panneau et le régulateur. L’idéal est de ne pas aller au-delà de 12 m de câble entre ces deux éléments, au risque de voir la puissance du panneau être consommée dans le câble. Pour la rallonge, il faut un câble avec un embout MC4 mâle qui sera connecté à la borne négative (-) du régulateur. L’autre câble serti avec un embout MC4 femelle sera connecté sur la borne positive (+) du régulateur.

Connexion des appareils 12V et vérifications

Si vous souhaitez utiliser des appareils 12V tel l’éclairage, une ampoule pourra être branchée sur la sortie ampoule du régulateur pour prévenir les cas de décharge profonde. La batterie et les LEDs du panneau une fois allumés, il suffit d’appuyer l’interrupteur du régulateur de tension pour délivrer du 12V sur la sortie ampoule.

Connexion du convertisseur

La connexion du convertisseur à ce dispositif consiste à :

• Sertir les cosses fournies dans le kit sur une extrémité de chaque câble (+) et (-) ;
• Connecter le câble noir de la borne négative à la borne négative de la batterie ;
• Connecter le câble rouge de la borne positive à la borne positive de la batterie.

Au premier branchement du convertisseur, une étincelle se produit du fait du premier chargement des condensateurs de ce dernier. Il est important de ne jamais raccorder la sortie du convertisseur à une autre source électrique pour ne pas l’endommager.

Les précautions à prendre lors de l’installation

Pour garantir l’efficacité d’un panneau 12V, quelques consignes de sécurité doivent être observées lors de sa pose :

• Couper le disjoncteur ou sectionneur PV et utiliser des outils isolés pour intervenir sur le panneau ;
• Ne jamais utiliser la batterie de l’installation solaire pour démarrer un véhicule ;
• Permettre à la batterie de se charger complètement avant la première utilisation ;
• S’assurer que les câbles restent bien fixés en les protégeant ou en les attachant ;
• Ne pas ajouter de batteries différentes au kit solaire.

Comment peut-on utiliser un panneau solaire photovoltaïque 12V ?

Depuis plusieurs années déjà, de nombreux ménages ont recours aux panneaux solaires pour s’alimenter en électricité. Parmi les choix possibles, il existe le panneau photovoltaïque 12V qui peut avoir diverses utilisations. Vous pouvez soit consommer directement cette électricité, soit opter pour sa vente. Dans le premier cas, on parle d’autoconsommation. Le panneau 12V peut être connecté aux équipements électroménagers de faible puissance et aux dispositifs d’éclairage. Le fait de consommer directement l’électricité verte produite permet de réduire la demande sur le réseau électrique et de réaliser jusqu’à 50 % d’économies sur les factures électriques. En cas de surproduction, le surplus peut être injecté dans le réseau. Ce surplus est vendu à EDF Obligation d’achat au tarif de 0,14 euro par kilowattheure (kWh). Précisons que pour revendre le surplus avec un panneau 12V, il faudra rassembler environ 27 modules, soit une surface d’environ 30 m² nominale. Ceci s’explique par le fait que la tension nominale du réseau électrique français est de 240V, ce qui en réalité varie entre -325V et +325V. Pour injecter l’électricité autoproduite dans ce réseau, la tension produite doit être équivalente à celle du réseau. Vous devez connecter les panneaux 12V en série pour augmenter la tension jusqu’à 325V.

Nos derniers conseils en matière d’utilisation des panneaux solaires 12 v

Si vous souhaitez optimiser le rendement de votre panneau 12V, suivez ces conseils :

• Prenez le temps de comprendre au maximum les informations sur le panneau.
• Réservez toujours un emplacement approprié pour le panneau.
• Pensez à éteindre les appareils lorsqu’ils ne sont pas utilisés.
• Assurez-vous que le panneau ne produit pas plus de 1/60ᵉ de la capacité de la batterie choisie.
• Effectuez des branchements relativement simples en n’oubliant pas que le panneau peut être directement relié aux appareils électroménagers de faible puissance.
• Veillez à ce que le panneau reste toujours propre.

L’utilisation efficace d’un panneau solaire 12V pour produire de l’électricité verte est à la portée de chacun, mais elle nécessite une certaine attention aux détails. Bien comprendre les caractéristiques de votre panneau et lui offrir un emplacement adapté sont les premières étapes. Adoptez de bonnes pratiques de gestion de l’énergie et assurez une maintenance régulière. Cette approche vous permettra d’optimiser le rendement tout en réduisant votre empreinte carbone et vos coûts énergétiques. L’énergie solaire offre une solution durable et économique, contribuant ainsi à un avenir plus propre et plus respectueux de l’environnement. N’oubliez pas que chaque petit geste compte pour préserver notre planète et favoriser la transition vers une énergie renouvelable.
